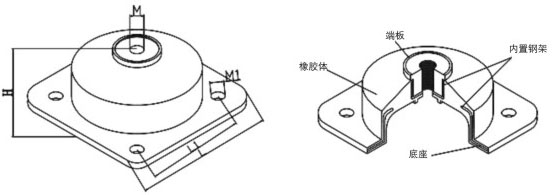

產品結構圖：
JGD型橡膠剪切隔振器是由內、外鋼套和中間的合成橡膠組成，經硫化呈中間圓錐體，橡膠部分受剪切力、具有較大的變形范圍和較低的固有頻率。工作溫度范圍在-5oC--+50oC,溫度變化時，剛度也有所變化；阻尼比C/C0>0.07。對于水泵、壓縮機、通風機、發電機組，冷凍機等機械設備的積極隔振和儀器儀表的消極隔振都有良好的隔振效果。
主要數據：
|
型號
|
外形尺寸
|
額定荷載
最小-最大 |
剛度
(Kg/cm) |
變形
(mm) |
固有頻率
（Hz) |
最佳荷載
（Kg) |
||||
|
M
|
D
|
D1
|
H
|
d0
|
||||||
|
JGD-1-A
|
M10
|
100
|
80
|
43
|
8.5
|
5-15
|
20
|
28
|
8-14
|
10
|
|
JGD-1-B
|
M10
|
100
|
80
|
43
|
8.5
|
10-30
|
36
|
20
|
||
|
JGD-2-A
|
M12
|
150
|
130
|
65
|
8.5
|
20-60
|
60
|
4-12
|
7-12
|
40
|
|
JGD-2-B
|
M12
|
150
|
130
|
65
|
8.5
|
40-120
|
90
|
80
|
||
|
JGD-3-A
|
M16
|
200
|
170
|
87
|
12.5
|
80-240
|
120
|
5-16
|
6-11
|
160
|
|
JGD-3-B
|
M16
|
200
|
170
|
87
|
12.5
|
160-480
|
200
|
320
|
||
|
JGD-4-A
|
M20
|
290
|
260
|
133
|
12.5
|
320-960
|
300
|
8-24
|
5-9
|
640
|
|
JGD-4-B
|
M20
|
290
|
260
|
133
|
12.5
|
640-1920
|
650
|
1280
|
||
注：1.連接法蘭按《全國通用給排水標準圖集S311》有關的數據制造。
2.DN200以上接頭，高壓力、高層建筑使用，管道必須有固定技支撐或固定托架，否則產品必須有防拉脫裝置（產品實際軸向力<反支撐力）。
