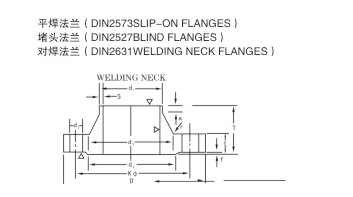

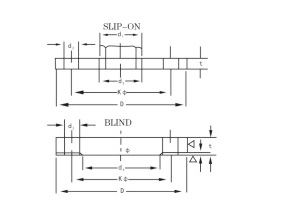

PN6德標法蘭

發布時間：2017-06-13 09:06:36 瀏覽次

內徑			通徑					轂				凸面		鉆孔				重量
公稱通徑	d₁	D	t			K	T	d₁	s	r	a	d₄	f	螺栓數量	X		d₂	Din2573	Din2631
公稱通徑	d₁	D	對焊	平焊	堵頭	K	T	d₁	s	r	a	d₄	f	螺栓數量	X		d₂	Din2573	Din2631
10	14	75	12	12	12	50	28	22	1.8	4	6	35	2	4	M10		11.5	0.036	0.335
	17 2							26
15	20	80	12	12	12	55	30	28	2	4	6	40	2	4	M10		11.5	0.410	0.329
	21 3							30
20	25	90	14	14	14	65	32	35	2.3	4	6	50	2	4	M10		11.5	0.600	0.592
	26 9							38
25	30	100	14	14	14	75	35	40	2.6	4	6	60	2	4	M10		11.5	0.740	0.747
	33 7							42
32	38	120	14	16	14	90	35	50	2.6	6	6	70	2	4	M12	(1/2*)	14	1.19	1.05
	42 4							55							M17
40	44 5	130	14	16	14	100	38	58	2.6	6	7	80	3	4	M12	(1/2*)	14	1.39	1.18
40	44 5	130	14	16	14	100	38	62	2.6	6	7	80	3	4	M12	(1/2*)	14	1.39	1.18
	48 3							62
50	57	140	14	16	14	110	38	70	2.9	6	8	90	3	4	M12	(1/2*)	14	1.53	1.34
	60 3							74
65		160	14	16	14	130	38		2.9	6	9	110	3	4	M12	(1/2*)	14	1.89	1.67
	76 1							88
80		190	16	18	16	150	42		3.2	8	10	128	3	4	M16	(1/2*)	18	2.98	2.71
	88 9							102
100	108	210	16	18	16	170	45	122	3.6	8	10	148	3	4	M16	(5/8*)	18	3.46	3.24
	114 3							130
125	133	240	18	20	18	200	48	148	4.0	8	10	178	3	8	M16	(5/8*)	18	4.60	4.49
	139 7							155
150	159	265	18	20	18	225	48	172	4.5	10	12	202	3	8	M16	(5/8*)	18	5.22	5.15
	168 3							184
200	216	320	20	22	20	280	55	230	5.9	10	15	258	3	8	M16	(5/8*)	18	7.15	7.78
	219 1							236
250	267	375	22	24	22	335	60	282	6.2	12	15	312	3	12	M16	(5/8*)	18	9.61	10.8
	273 1							290
300	318	440	22	24	22	395	62	335	7.1	12	15	365	4	12	M20	(3/4*)	23	12.6	14.0
	323 9							342
350	355 6	490	22	26	22	445	62	385	7.1	12	15	415	4	12	M20	(3/4*)	23	15.6	16.1
350	368																	15.6	16.1
400	406 4	540	22	28	22	495	65	438	7.1	12	15	455	4	16	M20	(3/4*)	23	18.4	18.3
400	419							438										18.4	18.3
500	508 1	645	24	30	24	600	68	538	7.1	12	15	570	4	20	M20	(3/4*)	23	24.5	24.6
500	521							538										24.5	24.6
600	609 6	755	24			702	70	640	7.1	12	16	670	5	20	M24	(7/8*)	27
600	622							640
700	711 2	860	24			810	70	740	7.1	12	16	775	5	24	M24	(7/8*)	27
700	720							740
800	812 8	975	24			920	70	842	7.1	12	16	880	5	24	M27	(1*)	30
800	820							842
900	914 4	1075	26			1020	70	942	7.1	12	16	980	5	24	M27	(1*)	30
900	920							942
10000	1016 1	1175	26			1045	70	1045	7.1	16	16	1080	5	28	M27	(1*)	30
10000	1020							1045
