波紋管補償器的挑選技巧
發布時間：2022-04-27 14:04:14 瀏覽
次

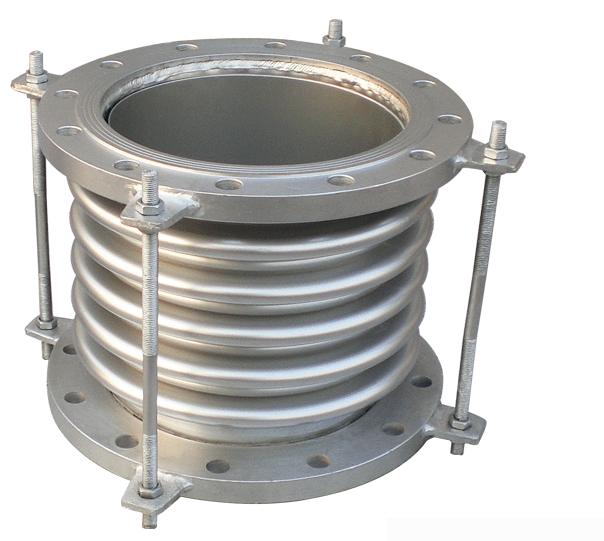

波紋管補償器通常也是膨脹節。它由波管（彈性元件）和端管、支架、蘭、導管附件組成，構成其工作主體。它是一種補償元件，利用其工作主體波管的有效膨脹變形，吸收管道、導管、容器等由熱膨脹冷收縮引起的尺寸變化，或補償管道、導管、容器等軸向、水平和角位移。它也可以被稱為降噪和減振。被廣泛應用于現代工業。
在加熱方面，為了防止加熱管道加熱時，由于熱伸長或溫度應力而導致管道變形或損壞，需要在管道上設置補償器，以補償管道的熱伸長，以減少閥門或支架結構中管壁的應力和作用。
1、用戶根據管道熱位移選擇合適的波紋管補償器后，至少提供管道流通介質、煙道設計壓力、zui高溫度、煙道橫截面（長、寬）波形（全高216mm、半高108mm）和波數（單波紋單波數不超過6波），為波紋管補償器的結構設計和制造。
2、每波zui大允許膨脹：全高△α=±24mm半高△α=±12mm。
3、擋灰板：風道或少塵管道不能使用，多塵煙道應采用擋灰板。
4、為了減少波紋管的波節數，應考慮冷拉50%。
5、波紋管補償器適用于截面積小于4.6平方米、煙道形狀尺寸小于1.5m但大于0.6mm的場合。標準全高波紋補償器適用于所有煙道。
